高壓開關柜儲能故障解決方法【發表日期：2019-05-20 09:55:00】

高壓開關柜在長期使用情況下，難免會遇見一些故障問題。比如較為常見的電路開路，行程開關調節故障，電機故障，控制開關故障等問題。如果高壓開關柜在剛使用不久的情況下，發生儲能故障，由于內部的機構機械磨損不大，不會造成機械上的故障問題，可能是電氣故障原因所致，那么具體有那些解決方法，我們一起來了解。

一、高壓開關柜儲能分析方法：

1.電機故障:

假設電機繞組燒毀，將有異味、冒煙、保險熔斷等現象發生。如果電機兩端有電壓，電機不轉。可能是碳刷脫落或磨損嚴重等故障。判斷是否是電機故障的方法有測量電機兩端電壓、電阻或用其它好的電機替換進行檢查。

2.控制開關故障或電路開路:

控制開關損壞使電路不能閉合及控制回路斷線造成開路時，故障表現形式都是電機不轉、電機兩端沒有電壓。查找方法是用萬用表測量電壓或電阻。測量電壓法是控制電路通電情況下，萬用表調到電壓檔，如果有電壓(降壓元件除外)被測兩點間有開路點。用測量電阻法應當注意旁路的通斷，如果有旁路并聯電路，應將被測線路一端斷開。

3.行程開關調節不當:

行程開關是控制電機儲能位置的限位開關。當電機儲能到位時將電機電源切斷。如果限位過高時，機構儲能已滿。故障現象是：電機空轉不停機、儲能指示燈不亮。只有打開控制開關(HK)才能使電機停止。限位調節過低時，電機儲能未滿提前停機。由于儲能不到位開關不能合閘。調節限位的方法是手動慢慢儲能找到正確位置，并且緊固。

二、儲能故障解決方法：

1.由于儲能不到位開關不能合閘，調節限位的方法是手動慢慢儲能找到正確位置，并且緊固，從而使得高壓開關柜的行程開關恢復正常，并且起到制電機儲能位置的作用。

2.行程開關是高壓開關柜中控制電機儲能位置的限位開關，當電機儲能到位時將電機電源切斷；如果限位過高時，機構儲能已滿。這方面出現故障的主要表象是電機空轉不停機、儲能指示燈不亮，只有打開控制開關才能使電機停止；限位調節過低時，電機儲能未滿提前停機。

3.高壓開關柜的控制開關損壞，就會使電路不能閉合；當它控制回路斷線造成開路時，故障表現形式都是電機不轉、電機兩端沒有電壓。這類故障可以用萬用表測量電壓或電阻。測量電壓法是控制電路通電情況下，萬用表調到電壓檔，如果有電壓被測兩點間有開路點。

4.如果高壓開關柜的電機繞組燒毀，就會有異味、冒煙、保險熔斷等現象發生，如果電機兩端有電壓，電機不轉，可能是碳刷脫落或磨損嚴重等故障。判斷是否是電機故障的方法有測量電機兩端電壓、電阻或用其它好的電機替換進行檢查。

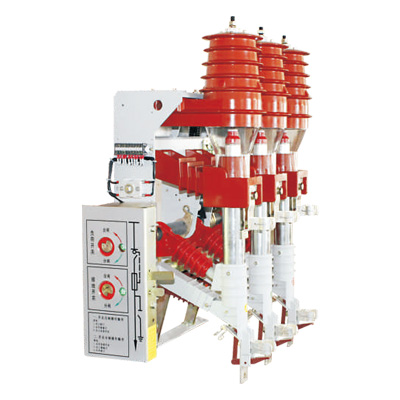

永冊高壓開關柜
