高壓開關柜的作用與工作原理的詳細介紹【發表日期：2019-05-14 09:19:00】

高壓開關設備是電力系統中使用的電氣柜設備。高壓開關柜的作用是在電力系統進行發電、輸電、配電和電力轉換的過程中，進行開關、控制和保護。高壓開關柜又稱高壓配電柜。常見的有35kv高壓開關柜和10kv高低壓配電柜。主要用于電力設施的電氣相關成套機柜設備。高壓開關柜的主要目的是在電力設備運行過程中進行輸電、配電和功率轉換時，切換電路、控制電路和保護電路。高壓開關柜的主要核心部件是高壓斷路器和隔離開關。負載開關和相關操作控制設備。高壓開關柜通常根據安裝方法進行分類，可分為兩類:可拆卸式和固定式。根據結構也可分為四種類型:開放式、金屬封閉式、金屬封閉式區間式、金屬封閉式鎧裝式等。

一、高壓開關柜的工作原理：

一般高壓配電柜由:高壓進線柜/PT計量柜/防雷柜/母聯柜/變壓器柜/出線柜/電容補償柜組成。高壓進線柜是發電廠的電源。進線柜通過進線柜分配給所有電氣設備或變壓器。高壓計量柜是電能計量柜的柜門，用于計算電能消耗。電能計量柜柜門用鉛密封。電力局用鉛密封母柜。當系統有兩條電源進線且兩條電源進線互為備用時，應連接兩條電源的主母線。連接兩條總線的開關柜稱為母柜。注:母柜和兩個進線柜一般禁止同時關閉電容補償柜:補償無功功率，提高電能質量，減少損耗，提供配電運行數據。

變壓器柜:內部安裝20或50KVA的變壓器，是為變電站本身供電的變壓器。升降柜:由于高壓柜不同于低壓柜，高壓柜的電氣間隙大于低壓柜。為了保證間隙，增加了一個這樣的提升柜(有些提升柜額外配備了隔離開關)出線柜:該柜輸出電源，一般具有斷開和隔離功能以及各種保護功能(過流、速斷、過壓、欠壓、零序、差動、鎖定轉子等)。)并可根據受保護設備的需要進行配置。

電壓互感器柜:電壓互感器柜一般直接安裝在母線上，檢測母線電壓，實現保護功能。內部主要安裝電壓互感器、隔離刀、熔斷器和避雷器等。通過電壓互感器為操作系統提供約100伏的電源，通常高壓配電柜是由DC電源控制的，是高壓配電柜二次控制回路的功率電平是-220伏(DC 220伏)，而DC屏是為其供電的。

二、高壓開關柜的“五防”：

1.高壓開關柜中的真空斷路器小車在試驗位置閉合后，小車斷路器不能進入工作位置。（防止帶負荷合閘） 　　

2.當高壓開關柜中的接地刀處于閉合位置時，小車斷路器不能接通或斷開。（防止帶接地線合閘） 　　

3.當高壓開關柜中的真空斷路器閉合時，開關柜后門與接地刀和柜門上的機器鎖定。（防止誤入帶電間隔）. 　　

4.高壓開關柜中的真空斷路器在工作時閉合，接地刀不能投入運行。（防止帶電掛接地線） 　　

5.高壓開關柜中的真空斷路器在運行和合閘時不能退出小車斷路器的工作位置。（防止帶負荷拉刀閘）

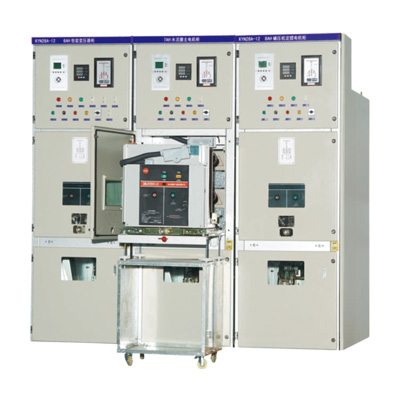

永冊高壓開關柜
