高壓開關柜合閘、分閘故障的判斷和處理【發表日期：2019-04-10 10:57:00】

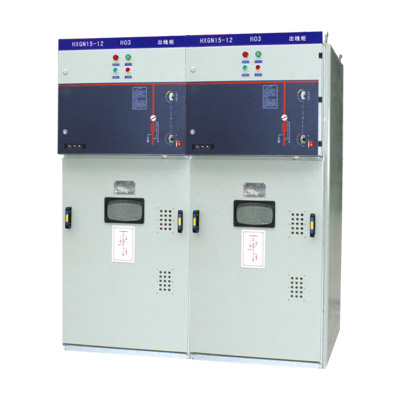

一、高壓開關柜合閘故障的判斷和處理：

合閘故障可分為電氣故障和機械故障。合閘方式有手動和電動兩種。手動不能合閘一般是機械故障。手動可以合閘，電動不能合閘是電氣故

障。

1、保護動作:在前面已經分析過保護動作使開關跳閘。開關送電前線路有故障保護回路使防跳繼電器作用。合閘后開關立即跳閘。即使轉換

開關還在合閘位置，開關也不會再次合閘連續跳躍。

2、防護故障:現在高壓柜內都設置了五防功能，要求開關不在運行位置或試驗位置不能合閘。也就是位置開關不閉合，電動不能合閘。這種

故障在合閘過程中經常遇到。此時運行位置燈或試驗位置燈不亮。將開關手車稍微移動使限位開關閉合即可送電。如果限位開關偏移距離太

大，應當進行調整。在JYN型高壓柜中位置開關不能向外移時可以加裝一個V型片，保證限位開關可靠閉合。

3、電氣連鎖故障:高壓系統中為了系統的可靠運行設置一些電氣連鎖。例如在兩路電源進線的單母線分段系統中，要求兩路進線柜和母聯柜

這三臺開關只能合兩臺。如果三臺都閉合將會有反送電的危險。并且短路參數變化，并列運行短路電流增大。連鎖電路的形式如圖四所示。

進線柜連鎖電路串連母聯柜的常閉接點，要求母聯柜分閘狀態進線柜可以合閘。母聯柜的連鎖電路是分別用兩路進線柜的一個常開和一個常

閉串連后再并連。這樣就可以保證母聯柜在兩路進線柜有一個合閘另一個分閘時方可送電。在高壓柜不能電動合閘時，首先應當考慮是否有

電氣連鎖，不能盲目地用手動合閘。電氣連鎖故障一般都是操作不當，不能滿足合閘要求。例如合母聯雖然進線柜是一分一合，但是分閘柜

內手車被拉出，插頭沒有插上。如果連鎖電路發生故障，可以用萬用表檢查故障部位。

利用紅、綠燈判斷輔助開關故障簡單方便，但是不太可靠?？梢杂萌f用表檢查確定。檢修輔助開關的方法是調整固定法蘭的角度，調整輔助

開關連桿的長度等。

4、控制回路開路故障:在控制回路中控制開關損壞、線路斷線等都使合閘線圈不能得電。這時候合閘線圈沒有動作的聲音。測量線圈兩端沒

有電壓。檢查方法是用萬用表檢查開路點。

5、合閘線圈故障:合閘線圈燒毀是短路故障。這時候有異味、冒煙、保險熔短等現象發生。合閘線圈設計為短時工作制，通電時間不能太

長。合閘失敗后應當及時查找原因，不應該多次反復合閘。特別是CD型電磁操作機構的合閘線圈，由于通過電流較大多次合閘容易燒壞。

二、高壓開關柜分閘故障的判斷和處理：

高壓開關柜中的分閘故障也可分為機械故障和電氣故障。電氣故障主要有控制回路開路、線圈故障、輔助開關故障等。

1、故障現象:當紅燈不亮時電動不能分閘是輔助開關故障。分閘線圈燒壞時有冒煙、異味、保險熔短等明顯現象發生。控制回路開路故障是

指轉換開關及其它部位斷線，這時跳閘線圈不能得電。

2、在檢查線圈故障時可以用萬用表測量線圈兩端電阻。電阻過小或為零時內部匝間短路，電阻無窮大時內部開路。查找開路故障的方法是用

萬用表測量電壓、電阻進行判斷。開路點有電壓，電阻無窮大。

在檢修高壓柜不能合閘的故障時經常使用試送電的方法。這種方法可以排除線路故障(變壓器溫度、瓦斯故障除外)、電氣連鎖故障、限位開

關故障。故障部位基本可以確定在手車內部。所以在應急處理時可以用試驗位置試送電，更換備用手車送電的方法進行處理。這樣可以起到

事半功倍的效果并且可以減少停電時間。
