詳細了解高壓開關柜結構組成及材料說明【發表日期：2019-03-26 10:44:00】

一、高壓開關柜的組成：

（1）高壓開關柜主要是由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器、變壓器，以及控制、測量、保護、調節裝置，內部連接件、輔件、外殼和支持件等組成的成套配電裝置，其內部空間以空氣或復合絕緣材料作為絕緣和滅弧介質，用作接受和分配電網的電能，或用作對高壓用電設備的保護和控制。

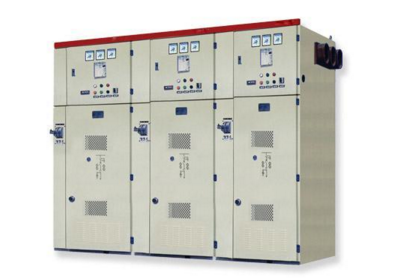

永冊高壓開關柜

（2）高壓開關柜中，高壓斷路器是整個開關柜中的重要組成部分，它和負荷開關、隔離開關、接地開關同屬于高壓開關電器。高壓開關電器是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分斷器，高壓操作機構等幾大類。

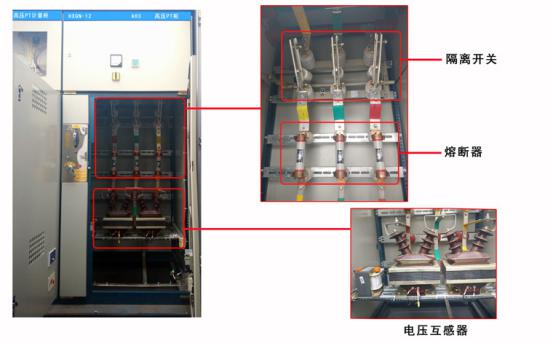

高壓開關柜結構圖

二、高壓開關柜的材料：

（1）冷軋鋼板或角鋼(用于焊接柜)

（2）敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)

（3）不銹鋼板(不導磁性)

（4）鋁板((不導磁性)

三、高壓開關柜的功能單元：

（1）主母線室(一般主母線布置按品字形或1字形兩種結構）；

（2）斷路器室；

（3）電纜室；

（4）繼電器和儀表室；

（5）柜頂小母線室。

高壓開關柜應滿足“交流金屬封閉開關設備標準”的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。 常見的10KV高壓開關柜由高壓斷路器，綜合保護器，高壓帶電顯示器，接地刀開關，高壓電流互感器，電壓互感器，零序互感器。加上一些常見的旋鈕，轉換開關，電流表等組成。
