概述

VSm-12(ZN73B-12/D)戶內交流高壓真空斷路器是采用CDM系列永磁機構的新一代斷路器，它是額定電壓12KV、三相交流50Hz的戶內高壓真空開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。

VSm-12(ZN73B-12/D)戶內交流高壓真空斷路器符合我國國家標準:GB19B4-B9《交流高壓斷路器》、JB3B55-85《1OKV戶內真空斷路器訂貨技術條件》以及相關的IEC標準，并具有可靠的聯鎖功能。其高壽命的真空滅弧窒以及環氧澆注圄封極柱的免維護，配用的離可靠性的CDM系列永磁機構和智能化的PMD系列永磕機構驅動器控制單元保證了機構部分的兔維護。

VSm-12(ZN73B-12/D)戶內交流離壓真空斷路器設計成一體化結構形式，既可用作固定安裝的單元，也可與底盤車配裝做單獨手車使用。

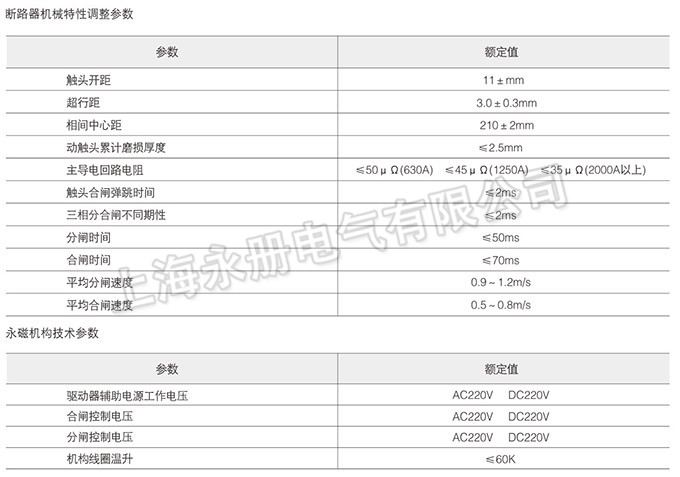

主要技術參數

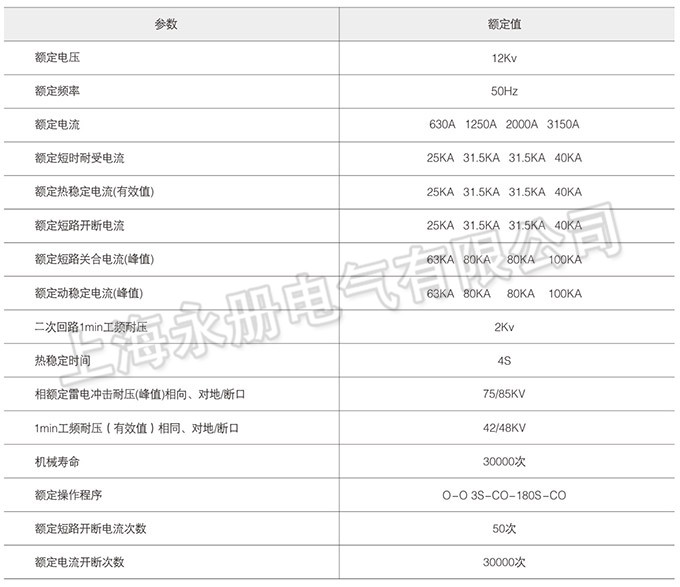

VSm-12(ZN73B-12/D)型戶內交流高壓永磁真空斷路器-技術參數

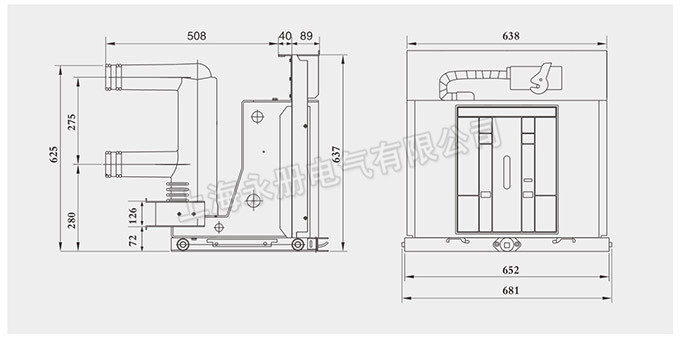

外形及安裝尺寸圖
